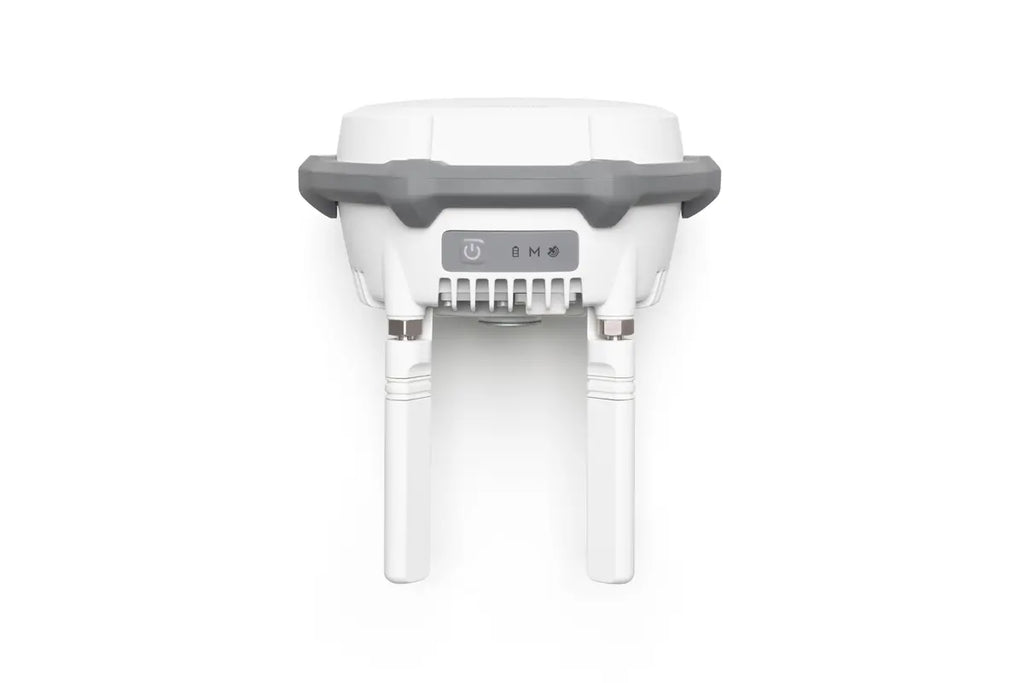

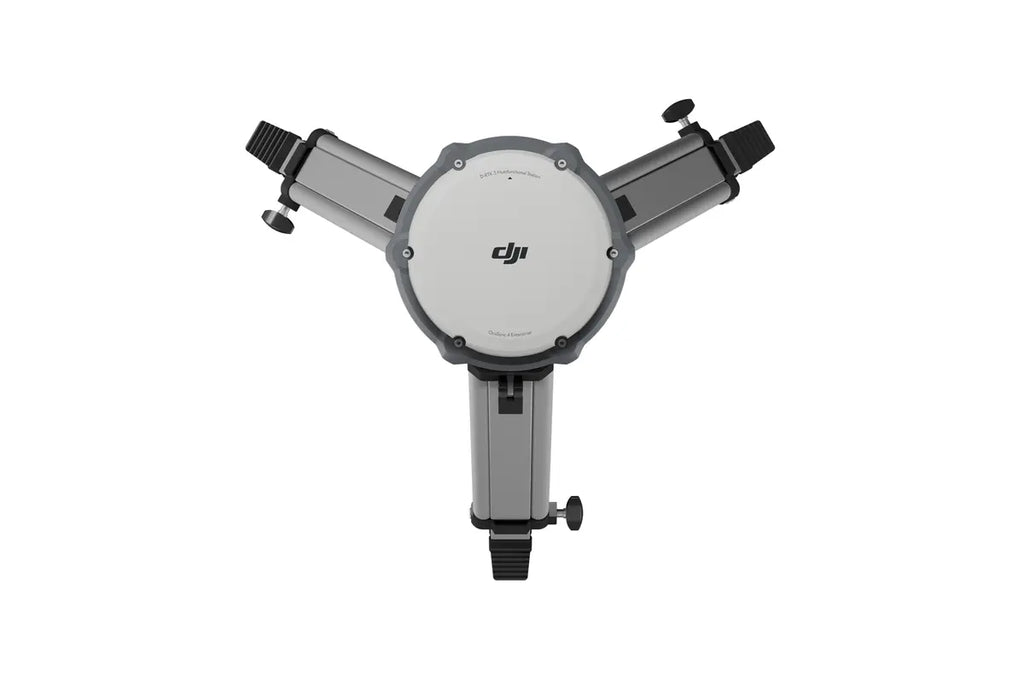

D-RTK 3 fjölnotastöð (Multifunctional Station)
Samhæft við DJI Matrice 4D Series og DJI Matrice 4 Series.
Virkar sem grunnstöð fyrir staðsetningu á sentímetra-nákvæmni fyrir marga dróna samtímis, eða sem endurvarpsstöð til að lengja drægni drónans.
Nýja D-RTK 3 fjölnotastöðin sameinar afkastamiklar loftnetseiningar og GNSS-móttakara sem geta fylgst með og unnið úr merkjum frá öllum helstu gervihnattakerfum heims. Hún styður margs konar gagnaflutningstengingar og notar innbyggða háafkasta tregðumælingaeiningu (IMU) til að greina staðsetningu og stefnu tækisins.
Stöðin er fjölhæf og býður upp á þrjár stillingar:
-

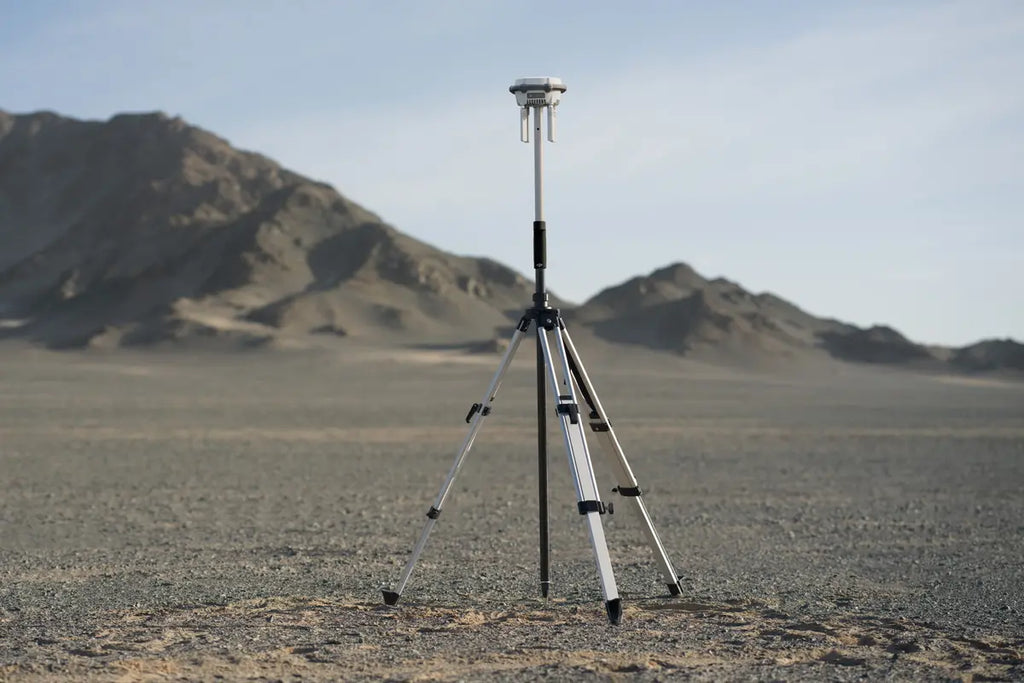

Grunnstöðvar-stilling (Base Station): veitir sentímetra-nákvæmni fyrir marga dróna samtímis.
-
Endurvarpsstilling (Relay Station): lengir drægni drónans á flugi.
-
Rover-stilling: í samspili við DJI ENTERPRISE-appið og DJI Terra býður hún upp á heildarlausn fyrir nákvæmar loftmyndatökur og landmælingar.
Mikilvægt að hafa í huga
- Mælinákvæmni veltur á aðstæðum — gefin gildi miðast við opið svæði, góða gervihnattadekkun, lága ójónunarvirkni og engin rafsegultruflanir eða fjölgangsáhrif.
- Mikill titringur eða hraðar snúningshreyfingar geta haft áhrif á nákvæmni IMU-einingarinnar.
- Endurvarpsstöðina ætti að staðsetja hátt og á opnum stað til að tryggja skýrt samband milli fjarstýringar og drónans.
- Drægnigildi miðast við opið umhverfi án truflana og eiga við lengstu eina-leið sambandsfjarlægð. Fylgist alltaf með RTH-viðvörunum í appinu á flugi.
- Gætið þess að allar gúmmítappa-tengingar á búnaðinum séu rétt ásettar.

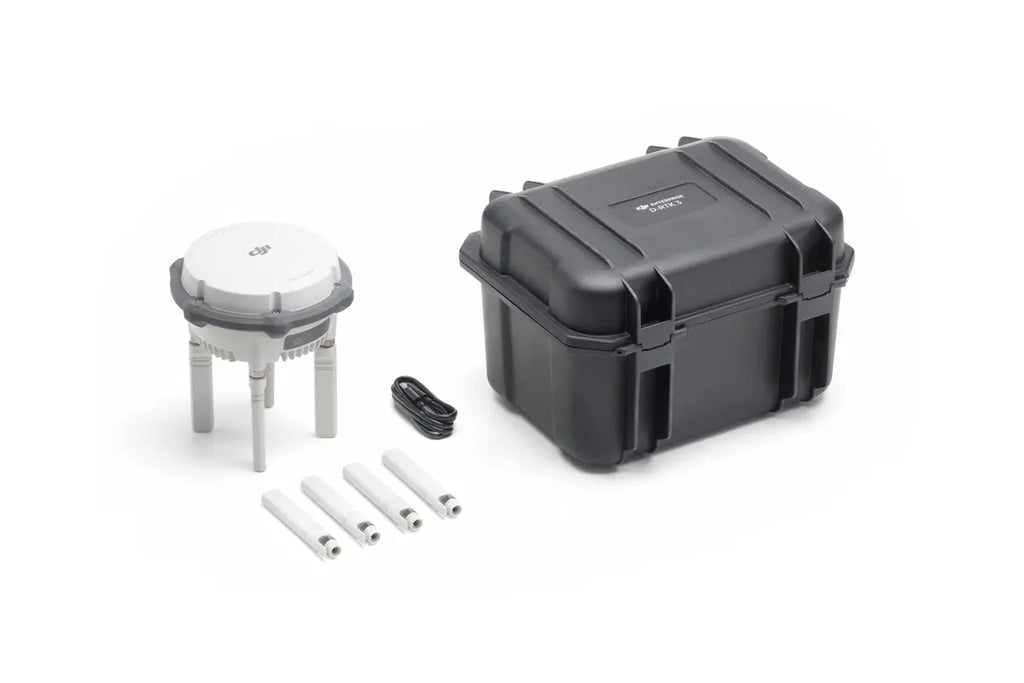

Það sem fylgir í kassanum
- D-RTK 3 fjölnotastöð × 1
- Auka OcuSync stefnuloftnet × 4
- USB-A í USB-C snúra × 1
GNSS tíðnir
- GPS: L1C/A, L2C, L5
- BDS: B1I, B2I, B3I, B1C, B2a, B2b
- Galileo: E1, E5a, E5b, E6
- GLONASS: L1, L2
- QZSS: L1C/A, L2C, L5
- L-Band
Nákvæmni í Rover-stillingu
- Stöðumæling — lárétt: 0,8 cm + 1 ppm (RMS), lóðrétt: 1,5 cm + 1 ppm (RMS)
- Hallamæling — hornsvið: 0° til 60°, lárétt: 8 mm + 0,7 mm á hverja gráðu af halla (nákvæmni < 2 cm innan 30°)
Hámarks drægni í endurvarpsstillingu (opið umhverfi án truflana)
- FCC: 15 km milli drónans og endurvarpsstöðvar; 1 km milli endurvarpsstöðvar og fjarstýringar
- SRRC: 12 km milli drónans og endurvarpsstöðvar; 1 km milli endurvarpsstöðvar og fjarstýringar
- CE: 8 km milli drónans og endurvarpsstöðvar; 300 m milli endurvarpsstöðvar og fjarstýringar
Almennt
- Vörn: IP67 (aðeins stöðin sjálf)
- Stærð: 163 × 89 mm (án OcuSync stefnuloftneta)
- Þyngd: 1,26 kg
